　　傳統CAD技術基于二維平面排布設備、管道、橋架，受制于設計人員、施工人員空間想象力不足、經驗水平不一等主觀因素。從圖紙轉化為成品，要經歷一番編碼-解碼的過程，設計人員和施工人員除了相互配合，不讀懂對方的“心思”還真不行！實際施工過程中，易出現管線碰撞、布局不美觀等問題，造成返工修改、材料浪費等情況。

　　隨著互聯網、大數據、BIM技術的飛速發展，對項目施工圖紙進行三維描述和表達的數據基礎、技術條件已經具備。以BIM技術為支點，結合數據平臺，助推項目施工過程直觀化、精準化、高效化，是今后環保工程發展的新思路。

　　英諾格林公司近年來引進世界先進的PDMS三維設計系統作為工程項目的設計軟件，PDMS做為先進的三維數字化設計軟件,國際上已經廣泛應用于石化和電力領域的大型復雜工廠設計中.在三維設計環境中,各個不同的專業可在同一個三維模型上同時進行設計和建模,準確且直觀.三維設計不僅可以縮短項目的設計周期,還能顯著提高設計成品的質量。

　　英諾格林引進并應用于工程建模，按照“面向數字化移交的全三維設計”的設計理念，成立BIM設計團隊，實現了全部項目三維可視化，所見即所得，大大提高了英諾格林的設計能力及效率，并針對水處理工程領域進行了二次軟件開發，完善了專業數據庫。

　　如何實現“面向數字化移交的全三維設計”？

　　就是要求設計單位采用三維數字化設計方式完成工程設計，數字化成果須滿足評審、采購、施工、監理及運行維護的信息交互要求。

　　應用三維手段后，在設計上具備有哪些優勢？

　　優勢體現

　　（1）管道布局優化：BIM軟件自帶管道碰撞測試性能，繪制過程中可以及時調整管道布局，保證管線布置合理性，克服二維設計中出現的管線碰撞問題，管道布局得到很大程度優化。

　?。?）直觀化：BIM三維圖紙將設備、管道、閥門等工程組成要素以具象化的方式呈現，相對二維平面表達更為清晰直觀。

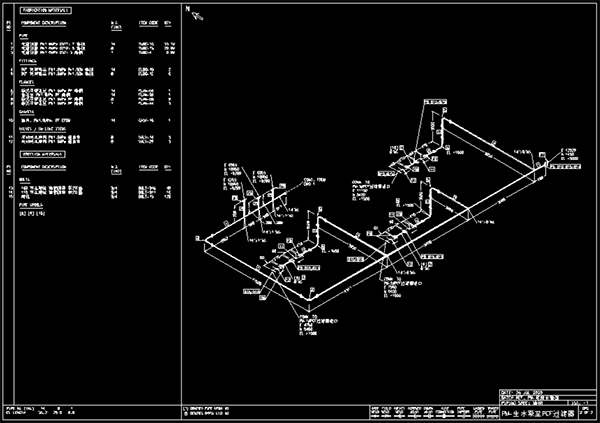

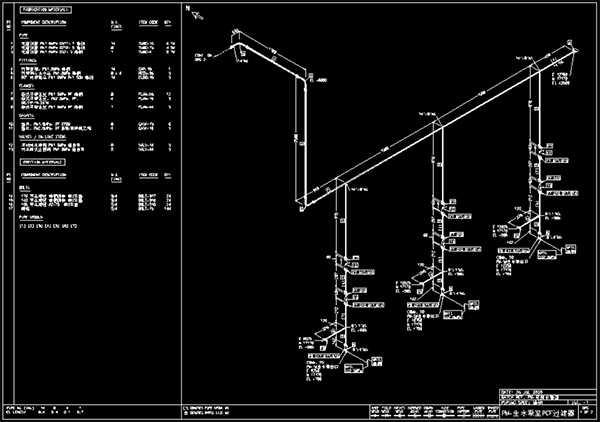

　?。?）精細化：BIM出圖可一鍵生成工程量清單、各視角剖面圖、軸測圖，突破傳統CAD出圖工程量統計粗略、剖面圖紙粗糙的困境，項目出圖質量得到大幅提升，項目從設計到安裝施工過程對接更加精細化，達到“設計即落地”的效果。

　　（4）高效化：工程量清單的精準化將有效避免材料采買過?；蛉笔У那闆r，提高了前端采購工作效率。同時，三維呈現能更加全面地表達設計意圖，可以減少大量的設計變更，有利于提高項目實施效率，形成每一個施工人員“找得快，看得懂，快施工”的良好局面。

　?。?）成本管控：工作高效化意味著人工成本、時間成本得到節省，同時，材料統計的準確性意味著采購成本得到節省。因此，三維設計對強化項目的安裝成本管控工作具有建設性作用。對于項目管理者而言，能夠做到心中有數，掌握全局，有效管控成本。

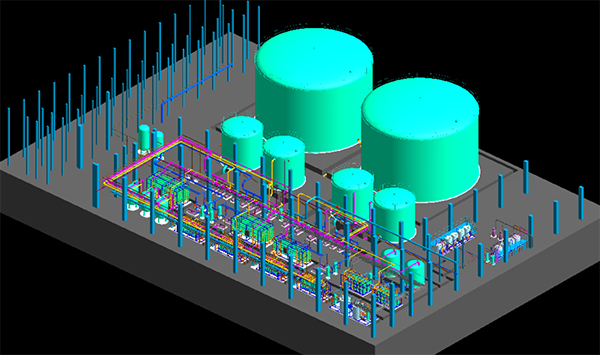

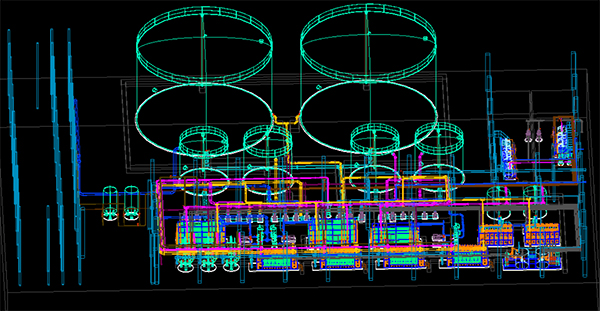

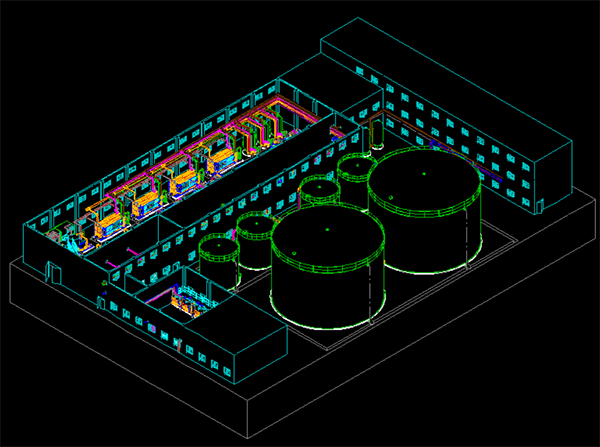

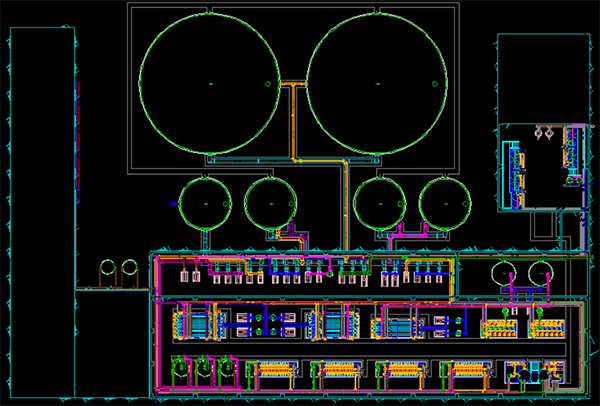

　　三維設計

　　將設計理念具象化和實體化

　　真正讓圖紙”站”起來”說話”
